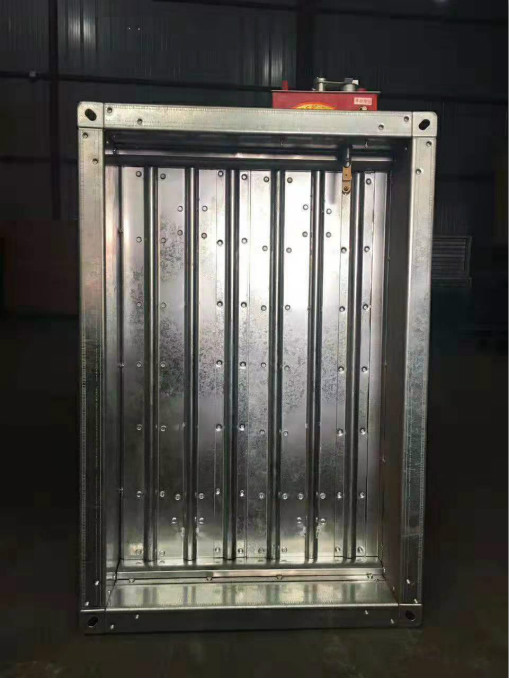

全自動防煙防火調節閥

產品詳情

>>[全自動防煙防火閥SFHW-5-SFVDXZ]
      1.應用范國及原理
      ( 1 )全自動防煙防火閥廣泛用于建筑物的通風空調系統或排風系統中,其在一些重要的建筑物內, 除設有火災自動報警設備以外,還設有氣體自動次火裝置。在氣體釋放前要求所有関門美閉, 滅火完畢后, 又須打開i資l門進行通風排這些場所就必須配備全自動防煙防火排煙閥 。
      ( 2 )當風管吊裝在高處或手動復位非常困難或經常對閥體動作保養又操作不便時, 也應采用此種裝置。


      2.結構形式及特點
      （1）全自動防煙防火閥平時常開，可通過DC23V電源使閥門全自動關閉，并聯鎖風機停止，輸出關閉信號，手動或溫度熔斷器動作也可使閥門關閉
      （2）當需要再次打開時，電源號可使閥門自動復位到開啟狀態。
      （3）動作電源DC24 V0.3A，復位電源DC240.5A

      3.電器控制原理及各接線端說明（見圖5）
      （4）動作信號線+
      （5）共用電源線-
      （6）復位信號線+
      （7）火災動作信號線
      （8）順序動作信號線
      （9）聯鎖信號輸入端
      （10）聯鎖信號輸出端

▲圖5

      2.功能
      （1）手動關閉,手動復位。
      （2）氣溫達到70℃時聯鎖關閉。
      （3）電動關閉,電動復位,并調節風量
      （4）輸出關閉和開啟狀態信號,可聯鎖空調風機及其它設備。
      （5）動作電源 DC24V0.2A
      （6）控制電路及備控線端說明(見圖6 )

▲圖6
